臥式雙渦流水力碎漿機
一．臥式雙渦流水力碎漿機概述：
JHSS型雙渦流水力碎漿機，是根據水力旋渦原理設計而成，比單渦流碎漿機節電30%以上。
雙渦流水力碎漿機采用雙套傳動，雙套篩板和葉輪，加大了水力渦流剪切力和沖擊力，促使廢紙?jiān)谌~輪高速旋轉時產生的水力剪切作用下，快速碎解水化。設備在運轉過程中廢紙總是處在高速逆流中，從而使紙料和紙料（纖維和纖維）之間相互磨擦，配合葉輪摔打和水力的沖擊與浸澤作用加快了紙料的碎解，提高了產量，降低了電耗和人工費用，提高了效率。
本機設計新穎合理，操作簡單，是中小造紙廠家倍受青睞的產品。
二．臥式雙渦流水力碎漿機規格及數據展示：
型號
項目名稱 | ZHSS Ⅰ | ZHSS Ⅱ | ZHSS Ⅲ | ZHSS Ⅳ | ZHSS Ⅴ |
公稱容積M3 | 2.5 | 5 | 8 | 10 | 15 |
生產能力t/d | 30-40 | 40-70 | 50-80 | 90-160 | 100-180 |
碎解濃度% | 2-5 | 2-5 | 2-5 | 2-5 | 2-5 |
篩孔直徑mm | 4-12 | 4-16 | 4-18 | 4-20 | 4-20 |
放漿口徑mm | 2-100 | 2-150 | 2-200 | 2-200 | 2-250 |
配用電機kw/4 | 15-22 | 37-45 | 45-55 | 55-75 | 75-90(110) |
注：篩孔直徑可根據用戶需要制作。
三．臥式雙渦流水力碎漿機結構組成及工作原理：
臥式雙渦流水力碎漿機有：投料口，支腿，桶體，左右葉輪，篩板，漿室，左右傳動總成，主機；電機帶輪，電機等組成。
臥式雙渦流水力碎漿機主要碎漿機構是靠左右兩套傳動葉輪。
左右葉輪不是在同一中心軸線上，轉動時同向而不同速。碎漿時使?jié){料作徑向逆流運動，在葉輪的高速旋轉作用下，使混合的漿液在同向旋轉的同時受到來自葉輪的摔打；葉輪和篩板之間的剪切；阻漿板的破碎；纖維間的磨擦；水力渦流的沖擊潤澤等過程使紙料快速碎解水化。重物質在力的作用下被推至桶體中間落入沉渣口，由中間的沉渣槽排出。合格的纖維穿過篩板進入下一道工序。

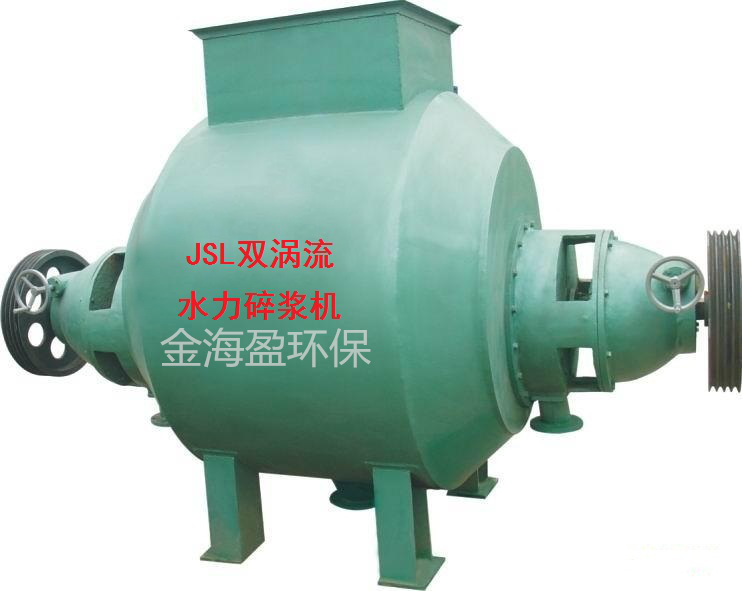

臥式雙渦流水力碎漿機實物展示
