臥式雙渦流水力碎漿機

一．概述：

JHSS型雙渦流水力碎漿機，是根據水力旋渦原理設計而成，比單渦流碎漿機節電30%以上。

雙渦流水力碎漿機采用雙套傳動，雙套篩板和葉輪，加大了水力渦流剪切力和沖擊力，促使廢紙在葉輪高速旋轉時產生的水力剪切作用下，快速碎解水化。設備在運轉過程中廢紙總是處在高速逆流中，從而使紙料和紙料（纖維和纖維）之間相互磨擦，配合葉輪摔打和水力的沖擊與浸澤作用加快了紙料的碎解，提高了產量，降低了電耗和人工費用，提高了效率。

本機設計新穎合理，操作簡單，是中小造紙廠家倍受青睞的產品。

二．臥式雙渦流水力碎漿機數據：

注：篩孔直徑可根據用戶需要制作。

三．臥式雙渦流水力碎漿機結構組成及工作介紹：

    本設備有：投料口，支腿，桶體，左右葉輪，篩板，漿室，左右傳動總成，主機；電機帶輪，電機等組成。

    主要碎漿機構是靠左右兩套傳動葉輪。

左右葉輪不是在同一中心軸線上，轉動時同向而不同速。碎漿時使漿料作徑向逆流運動，在葉輪的高速旋轉作用下，使混合的漿液在同向旋轉的同時受到來自葉輪的摔打；葉輪和篩板之間的剪切；阻漿板的破碎；纖維間的磨擦；水力渦流的沖擊潤澤等過程使紙料快速碎解水化。重物質在力的作用下被推至桶體中間落入沉渣口，由中間的沉渣槽排出。合格的纖維穿過篩板進入下一道工序。

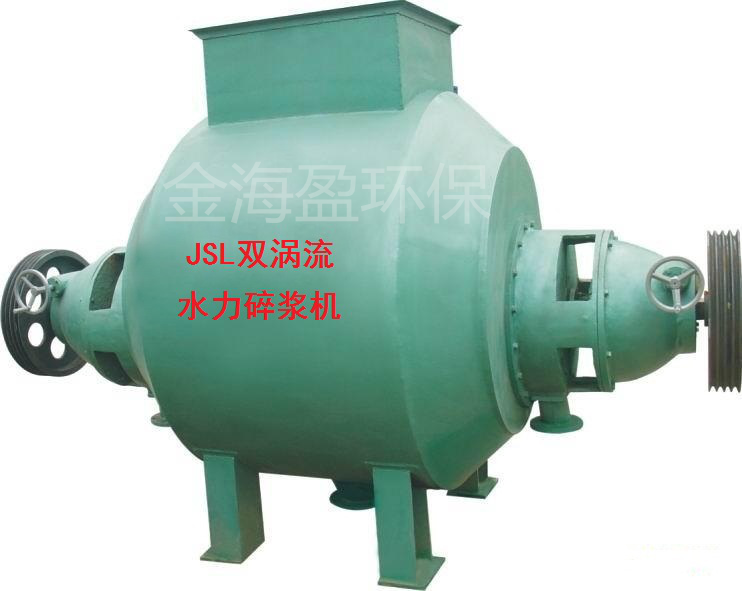

四、臥式雙渦流水力碎漿設備實物展示
